Modelamiento Litológico: Veta

En la pestaña Implícita, en el grupo Litología: Haz clic en Vena para modelar venas de litología con espesor verdadero.

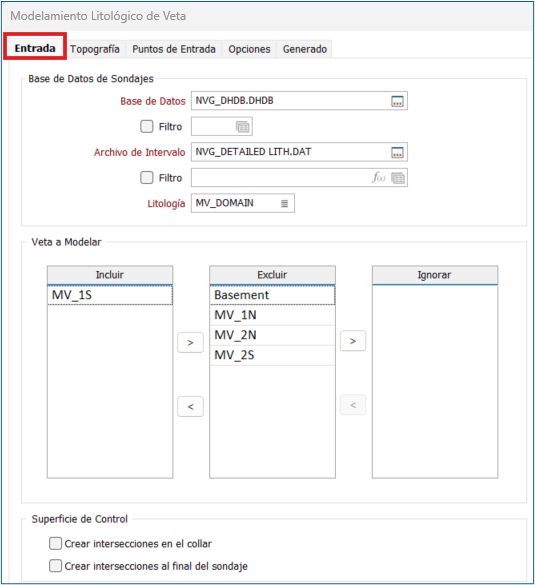

Entrada

Base de Datos de Perforación

• Haz doble clic (F3) para seleccionar de una lista de bases de datos en el proyecto actual.
• Alternativamente, haz clic derecho y selecciona Seleccionar Base de Datos. También puedes Editar las propiedades de una base de datos existente o crear una Nueva base de datos.
• Marca la casilla Filtro si deseas aplicar un filtro a la base de datos.
  • Ingresa un número de filtro en el campo adyacente.
  • Haz doble clic (F3) para ver una lista de filtros existentes.
  • Haz clic derecho (F4) para abrir el cuadro de diálogo y crear un nuevo filtro.

Archivo de Intervalos

• Haz doble clic (F3) para seleccionar un archivo de intervalos que contenga las leyes que deseas interpolar.
• Opcionalmente, puedes aplicar un Filtro a los registros en el archivo.

Campo de Litología

• Haz doble clic (F3) para seleccionar el nombre de un campo de tipo carácter que contenga los códigos de litología que deseas incluir o excluir de la interpolación.

Vena a Modelar

• Cuando seleccionas un campo de litología válido, la cuadrícula Excluir se completa con una lista completa de códigos de litología.
• Usa las flechas entre las cuadrículas Incluir, Excluir e Ignorar para seleccionar los códigos que deseas incluir, excluir o ignorar.

Los puntos para cada uno de los códigos de litología en las columnas Incluir y Excluir recibirán un valor positivo o negativo respectivamente. Este valor será la distancia desde el punto más cercano a 0 (puntos de frontera).

• Códigos Incluidos: Los valores serán positivos.
• Códigos Excluidos: Los valores serán negativos.
• Códigos Ignorados: Se excluyen por completo de la interpolación.

Control de Superficie

Para restringir el modelo a tus perforaciones, puedes optar por crear interceptos en la boca de perforación y al final de cada perforación.

Crear interceptos en la boca de perforación

• Habilita esta opción para evitar que la pared colgante se extienda por encima de la boca de la perforación.

Crear interceptos al final de la perforación

• Habilita esta opción para evitar que la pared de pie se extienda por debajo del final de la perforación.

Nota

Para utilizar mejor los recursos del procesador en múltiples aplicaciones y tareas, cuando realices operaciones que consumen muchos recursos de la computadora, puede ser necesario reducir la cantidad de núcleos utilizados por la aplicación.

Para modificar la cantidad de núcleos que puede usar la aplicación:

1. Haz clic en la pestaña Proyecto para abrir el menú de backstage.
2. Haz clic en la pestaña Recursos del formulario Opciones | Sistema.

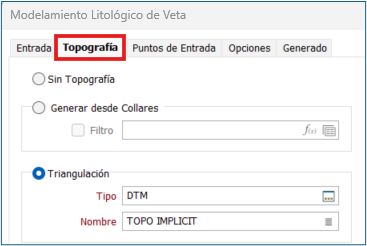

Topografía
En la pestaña Topografía del formulario de Modelado de Litología de Vena, configure el método que se utilizará para generar la topografía del modelo de contacto; a partir de collares o wireframes.

Sin Topografía
Utilice la opción Sin Topografía si no desea generar topografía para el modelo y simplemente desea rellenar los límites definidos.

Generar a partir de collares
Seleccione la opción Generar a partir de collares para crear la topografía utilizando los datos de collar en la base de datos de sondajes.

Puede seleccionar la casilla Filtro y elegir un filtro para determinar los registros de la base de datos de sondajes que se procesarán para obtener información de collar, si es necesario.

Wireframe
Seleccione la opción Wireframe para elegir una superficie wireframe que represente la topografía. Seleccione el Tipo del wireframe y el Nombre de un wireframe de ese tipo.

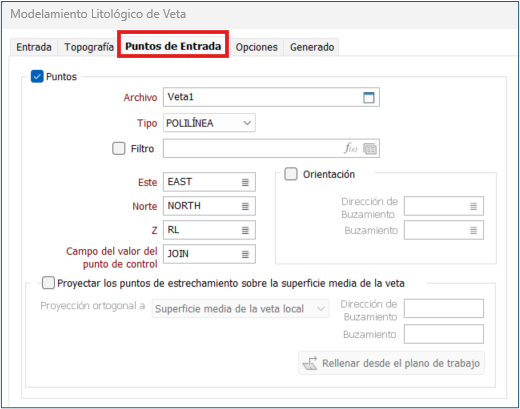

Puntos de Entrada
Utilice la pestaña Puntos de Entrada para especificar un conjunto de puntos que se pueden usar para restringir la superficie de las vetas que desea modelar.

Nota: Los puntos de entrada adicionales con valores cero se tratan como puntos de pinzamiento, independientemente de la opción seleccionada en Cuando falta el código de la veta en la pestaña "Opciones". Es decir, si se especifican puntos adicionales con valores cero y se selecciona "Ignorar" en la opción Cuando falta el código de la veta, la veta se reducirá en los lugares indicados por los puntos de entrada adicionales, pero no donde los sondajes no contienen intervalos de contacto.

Puntos

Seleccione esta casilla para restringir el proceso de modelado de manera que la superficie del modelo coincida con un conjunto de puntos de entrada.

Archivo

Haga doble clic (o haga clic en el icono de Seleccionar) para elegir un archivo de entrada. Por lo general, el tipo de archivo de entrada será un archivo DAT que contiene datos de muestra de puntos. También se admiten otros tipos de archivos, incluidos Survey, Structure y Report. Opcionalmente, puede aplicar un filtro a los registros en el archivo.

Nota: Para los atributos en esta pestaña, puede seleccionar un valor utilizando el botón de lista o hacer clic derecho y seleccionar Editar expresión para abrir el Editor de Expresiones y usar una expresión. También consulte la información en Atributos de nombres de campo de salida.

Campos Este, Norte y Z

Especifique los nombres de los campos en los que se almacenan las coordenadas Este, Norte y Z en el archivo de puntos de entrada.

Orientación

La orientación del wireframe generado está influenciada por el ángulo de inclinación (Dip) y la dirección de inclinación (Dip Direction) de los puntos o líneas del archivo de entrada.

Utilice los datos de entrada para incluir información estructural (inclinación y dirección de inclinación) en los puntos, y la superficie respetará esa orientación. Ingrese una orientación normal a la superficie donde coincida con los puntos de entrada.

Haga doble clic (o haga clic en el icono de Lista) para seleccionar el nombre del campo de Dirección de Inclinación (consulte Dip y Dip Direction). El rango disponible para la dirección de caída es de 0-360 grados.

Haga doble clic (o haga clic en el icono de Lista) para seleccionar el nombre del campo de Inclinación (consulte Dip y Dip Direction). El rango disponible para el ángulo de incidencia es de 90 a -90 grados.

Los valores de dirección de inclinación o inclinación fuera de los rangos especificados (por ejemplo, inclinaciones negativas) se ignoran y se muestra un mensaje de advertencia una vez completado el procesamiento.

Campo de valores de punto de control

Opcionalmente, seleccione el campo en el archivo donde se almacena el valor del punto de control. Si se especifica un nombre de campo, el valor contenido determinará el comportamiento del modelo de veta:

• Valores positivos (+1) modificarán la superficie de la pared colgante del modelo de veta.
• Valores negativos (-1) modificarán la superficie de la pared inferior del modelo de veta.
• Valores cero (0) representan puntos de pinzamiento en el modelo, lo que obliga a la aplicación a reducir la veta en ese punto.

Si el valor del campo queda en BLANCO para registros individuales en el archivo DAT de entrada, esos puntos de entrada no controlarán la ubicación de las superficies de la veta.

Proyectar puntos de pinzamiento en la superficie media de la veta

Seleccione esta opción para elegir una de las siguientes opciones de proyección en plano:

• Superficie media local de la veta: Los puntos de pinzamiento se proyectan ortogonalmente a la superficie media de la veta, según su curvatura local (opción predeterminada).
• Plano de los puntos de pinzamiento: La dirección de proyección es ortogonal al plano de mejor ajuste de los puntos de pinzamiento. Se requieren al menos 3 puntos de pinzamiento.
• Plano personalizado: La dirección de proyección es ortogonal a un plano definido por un ángulo de inclinación y dirección de inclinación proporcionados por el usuario. Si hay una capa de visualización adecuada abierta, estos valores pueden rellenarse automáticamente desde un plano de trabajo en Vizex haciendo clic en el botón Rellenar desde plano de trabajo.
• Vista en planta: Los puntos de pinzamiento se proyectan verticalmente.
• Vista hacia el norte: Los puntos de pinzamiento se proyectan en dirección norte-sur.
• Vista hacia el oeste: Los puntos de pinzamiento se proyectan en dirección este-oeste.

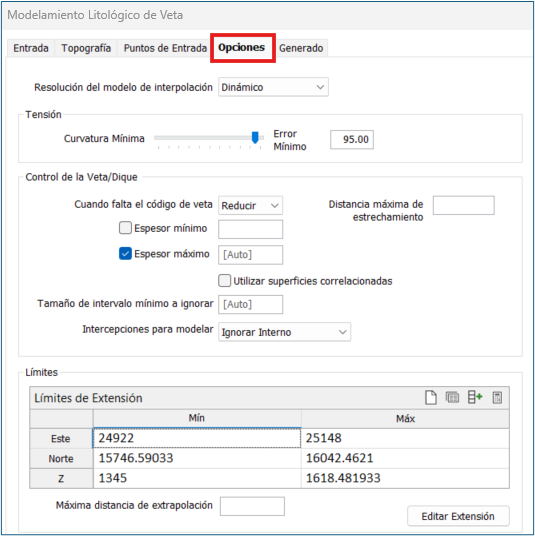

Opciones
En la pestaña Opciones del formulario de Modelado de Litología de Vena, elija la resolución de salida para el modelo, determine cómo se manejarán los códigos de vena/diques faltantes y defina el área (extensión) para la interpolación.

Resolución del modelo de interpolación

Seleccione una resolución Dinámica, Estándar, Fina o Superfina para el modelo de salida. La opción seleccionada determinará el tamaño de los bloques (espaciado de la cuadrícula) en el área de interpolación.

• Dinámica es la opción predeterminada y ajustará automáticamente la resolución en función de la densidad del modelo de datos, proporcionando una resolución mejor que Superfina en menos tiempo.
• Las opciones Dinámica, Fina y Superfina pueden requerir almacenar un archivo de parámetros de modelado en el directorio temporal de Windows, ocupando hasta 1.5 GB de espacio.

Tensión

Use el control deslizante para establecer un valor de tensión entre 0 y 100:

• Valores bajos favorecen la suavidad (curvatura mínima).
• Valores altos favorecen respetar los contactos con precisión (mínimo error).
• El valor predeterminado es 95.

Cuando se selecciona la resolución Dinámica, se habilita la opción Tensión Adaptativa. Active esta opción para modelar datos problemáticos, como superficies con ondulaciones rápidas.

Control de Vena/Diques

Cuando falta el código de la vena

Seleccione cómo manejar los códigos de vena/diques faltantes:

1. Ignorar agujeros no coincidentes y excluirlos del modelo.
2. Reducir la vena/dique, ajustando automáticamente el tamaño del agujero a la mitad de la distancia al agujero más cercano.

Nota:

• Los puntos adicionales con valores cero se tratan como puntos de pinzamiento, independientemente de esta opción.
• Si un intervalo IGNORADO está entre dos intervalos INCLUIDOS, se trata como parte de la litología incluida.
• Si un intervalo INCLUIDO está adyacente a uno IGNORADO, la superficie de contacto no debe pasar por el contacto, pero debe atravesar un punto dentro del intervalo ignorado.

Distancia máxima de pinzamiento

Cuando se selecciona el método Reducir vena/diques, se habilita el campo Distancia máxima de pinzamiento. Ingrese la distancia máxima (desde cualquier agujero) para que la vena se reduzca. La aplicación ajustará automáticamente esta distancia si es necesario.

Espesor mínimo y máximo

• Espesor mínimo predeterminado: 0 (sin establecer).
• Espesor máximo predeterminado: [Auto], equivalente al intervalo de contacto más largo. Ingrese 0 para desactivar esta condición.

Nota: Las condiciones de espesor mínimo y máximo no se aplican cerca de los puntos de contacto, ya que el espesor de la vena en estos lugares está dictado por los intervalos de contacto.

Usar superficies correlacionadas

La opción de superficie correlacionada garantiza que la tendencia/superficie en la parte superior e inferior de la vena sea igual, proporcionando mayor regularidad.

Tamaño mínimo del intervalo a ignorar

El tamaño mínimo del intervalo a ignorar se calcula automáticamente como una fracción de la longitud mediana de los intervalos incluidos y excluidos.

• Puede aceptar el valor predeterminado [Auto] o especificar el tamaño mínimo del intervalo.
• Un valor demasiado alto puede excluir intervalos pequeños. Un valor demasiado bajo puede incluir intervalos pequeños que podrían generar anomalías.

Intercepciones a modelar

En los conjuntos de datos, los intervalos de otros tipos de roca dentro de la vena pueden afectar el modelado. Seleccione las intercepciones relevantes para modelar o ignorar:

Opciones:

• Todas las intercepciones
• Ignorar intervalos internos
• Intercepción más larga
• Primera intercepción
• Última intercepción

Predeterminado: Ignorar intervalos internos para nuevos formularios. Los formularios existentes antes de la versión 24.5 predeterminaban en Todas.

Extensiones

Utilice la cuadrícula de Extensiones para definir el área de interpolación.

Campos Este, Norte y Z

Especifique las extensiones mínimas y máximas en las direcciones Este, Norte y Z.

Distancia máxima de extrapolación

Ingrese la distancia máxima de extrapolación para extender los modelos de vena más allá de los datos de entrada y dentro de las extensiones definidas.

Editar Extensiones

Haga clic en el botón Editar Extensiones para colapsar el formulario y ajustar visualmente las extensiones, alineándolas automáticamente con un rectángulo de restricción en Vizex. Ajustar el rectángulo de manera interactiva en Vizex actualizará los valores en el formulario.

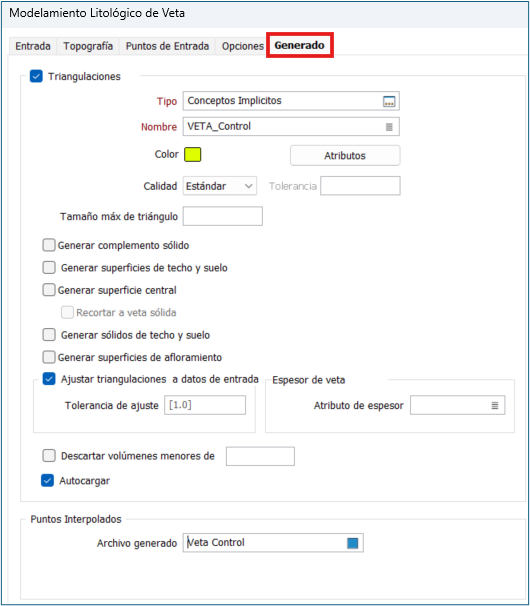

Generado
En la pestaña Generado del formulario, especifique el tipo y el nombre de un wireframe de salida.

Wireframe

Tipo y Nombre

Haga doble clic o use el ícono de selección para establecer el Tipo y Nombre del wireframe que se generará a partir de las cadenas de entrada.

Color

Haga doble clic en el ícono para asignar un color al wireframe de salida.

Atributos

Presione el botón Atributos para definir atributos para el wireframe de salida.

• Los atributos definidos por el usuario pueden mapearse con los campos del archivo de entrada.
• Puede especificar un valor predeterminado para cada atributo. Estos valores predeterminados se utilizan cuando falta el valor correspondiente en el archivo de entrada o no está mapeado.

Calidad

Controle la calidad y la velocidad de generación del wireframe con estas opciones: Borrador, Estándar, Alta, Ultra y Personalizada.

• Borrador: Genera rápidamente la forma general del wireframe.
• Cada ajuste preestablecido (excepto Personalizada) tiene un valor de tolerancia de error definido. Por ejemplo:
  • Borrador: Tolerancia de error aproximadamente el doble que Estándar.
  • Estándar: Tolerancia de error el doble que Alta, y así sucesivamente.
• Personalizada: Permite definir manualmente la tolerancia de error. El valor está limitado únicamente por la memoria disponible del sistema.

Parámetros adicionales de malla

Tolerancia

Especifique una tolerancia en unidades de la cuadrícula para controlar el error máximo permitido entre la superficie renderizada y la real.

Tamaño máximo de triángulo

Ingrese un tamaño máximo para los triángulos en unidades de la cuadrícula.

Por defecto, el tamaño de malla se controla por la tolerancia. Si se especifica un tamaño máximo de triángulo, todos los triángulos tendrán ese tamaño o serán más pequeños si no cumplen con la prueba de tolerancia.

Opciones avanzadas de salida

Generar sólido complementario

• Crea un wireframe sólido adicional que encierra el espacio entre la superficie de contacto y el borde de la ROI, fuera de los intervalos INCLUIDOS.
• El nombre del wireframe complementario será el mismo que el principal, con el sufijo "_complement".

Generar superficies HW & FW

• Crea dos superficies separadas: una para la parte superior (HW) y otra para la parte inferior (FW) de la vena.
• Estas superficies tendrán el mismo nombre que el sólido principal, con los sufijos "_surface_1" y "_surface_2", respectivamente.

Generar superficie central

• Habilite esta opción para crear la superficie central de la vena (donde f = cero).
• Puede recortar esta superficie a la vena modelada seleccionando la opción Recortar a sólido de vena.

Generar sólidos HW & FW

• Crea dos sólidos wireframes separados: uno para la parte superior (HW) y otro para la parte inferior (FW) de la vena.
• Estos sólidos tendrán el mismo nombre que el principal, con los sufijos "_solid_1" y "_solid_2".

Generar superficie de afloramiento

• Si se ha configurado la generación de topografía, habilite esta opción para crear superficies de afloramiento donde el sólido intersecte con la topografía.
• Los wireframes de afloramiento tendrán atributos heredados del sólido, con el prefijo "Outcrop_".

Otras configuraciones

Ajustar wireframe a los datos de entrada

• Esta opción ajusta los wireframes generados a los puntos de datos de entrada si la distancia es menor a la tolerancia de ajuste especificada (predeterminado: 1 metro).
• Los puntos de ajuste son los inicios y finales de los intervalos INCLUIDOS.

Espesor de veta

• Especifique el atributo Espesor para calcular y escribir el espesor de la vena en el wireframe de la vena y la superficie central.
• El espesor se calcula en cada vértice del sólido wireframe.

Descartar volúmenes menores a

• Filtre triángulos independientes con un volumen menor al especificado.
• Un valor menor o igual a 0 deshabilita esta función.

Carga automática

• Seleccione esta opción para cargar automáticamente la salida en Vizex con estilo de dibujo 3D sombreado.

Puntos interpolados

• Ingrese el nombre de un archivo de salida para escribir los puntos interpolados.
• Este archivo (formato .DAT) contendrá las coordenadas clave ("EAST", "NORTH", "RL") y un campo "VALUE" para definir la proximidad a las superficies superior e inferior de la vena.
