Modelamiento Implícito: Intrusión

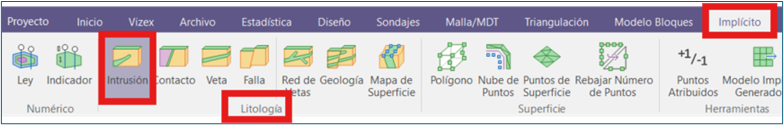

En la pestaña Implícito, en el grupo Litología: Haz clic en Intrusión para generar una triangulación que represente los límites de las unidades litológicas, basado en la información de los registros de sondeos. Los datos de entrada especificados en el formulario de Modelado de Litología por Intrusión serán una Base de Datos de Perforaciones y el archivo de Intervalos que contiene la información de litología.

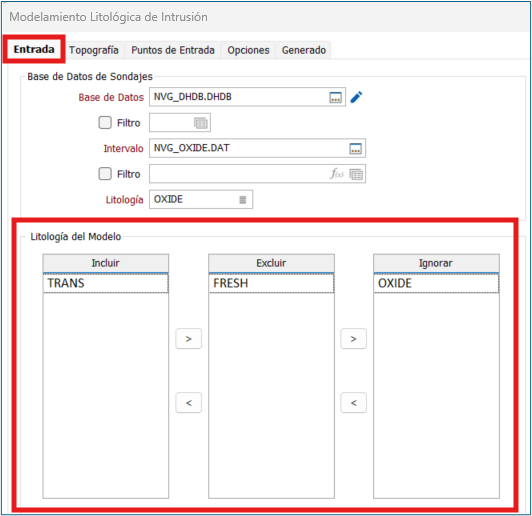

Entrada

Base de Datos
Haz doble clic (F3) para seleccionar una base de datos de la lista de bases disponibles en el proyecto actual. Alternativamente, puedes hacer clic derecho y elegir Seleccionar Base de Datos. También puedes Editar las propiedades de una base de datos existente o crear una Nueva Base de Datos.

Si deseas aplicar un filtro a la base de datos, marca la casilla Filtro. Ingresa un número de filtro en la casilla adyacente. Haz doble clic (F3) para ver una lista de filtros existentes o haz clic derecho (F4) para abrir el cuadro de diálogo donde puedes crear un nuevo filtro.

Intervalo
Haz doble clic (F3) para seleccionar un archivo de intervalos que contenga las leyes que deseas interpolar. Opcionalmente, puedes aplicar un filtro a los registros contenidos en el archivo.

Litología
Haz doble clic (F3) para seleccionar el nombre de un campo de tipo Carácter que contenga los códigos de litología que deseas incluir o excluir de la interpolación.

Litología del Modelo

Cuando seleccionas un campo de litología válido, la cuadrícula Excluir se llena automáticamente con una lista completa de códigos de litología. Utiliza las flechas entre las cuadrículas Incluir, Excluir e Ignorar para seleccionar los códigos que deseas incluir, excluir o ignorar.

Los puntos correspondientes a cada código de litología en las columnas Incluir y Excluir recibirán un valor positivo o negativo, respectivamente. Este valor representará la distancia desde el punto más cercano a 0 (puntos de límite).

• Para los códigos Incluidos, los valores serán positivos.
• Para los códigos Excluidos, los valores serán negativos.
• Los códigos Ignorados se excluyen por completo de la interpolación.

Modelo utilizando valores de indicador

Selecciona esta opción para modelar la litología utilizando valores de indicadores internos y externos.

Control de Superficie

Para restringir el modelo a tus perforaciones, puedes optar por crear interceptos en el collar del pozo y al final de cada perforación.

• Crear interceptos en el collar:
  Cuando esta casilla está seleccionada, si un intervalo INCLUIDO comienza en la boca del pozo, se creará un punto de contacto en el collar.
• Crear interceptos al final del sondaje:
  Cuando esta casilla está seleccionada, si un intervalo INCLUIDO termina al final de la perforación, se creará un punto de contacto en esa posición.

Distancia del modelo al contacto

Selecciona esta opción para modelar la distancia hasta el punto de contacto.

Nota:

Para aprovechar mejor los recursos del procesador al ejecutar operaciones de alta demanda computacional, puede ser necesario reducir la cantidad de núcleos utilizados por la aplicación.

Cómo modificar el número de núcleos disponibles:

1. Haz clic en la pestaña Proyecto para abrir el menú de backstage.
2. Ve a la pestaña Recursos en el formulario Opciones | Sistema.

Desde allí, puedes ajustar el número de núcleos asignados a la aplicación según las necesidades del sistema y otras tareas.

Topografía

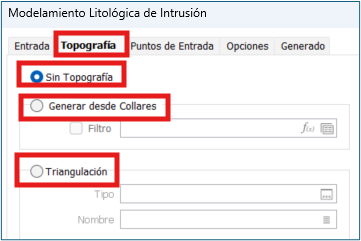

En esta pestaña, configura el método que se usará para generar la topografía del modelo de intrusión, ya sea a partir de los collares o de triangulaciones.

Sin Topografía

Selecciona la opción Sin Topografía si no deseas generar una topografía para el modelo y simplemente llenar los límites definidos.

Generar desde Collares

Selecciona la opción Generar desde Collares para crear la topografía utilizando los datos de collares en la base de datos de perforaciones.

• Puedes marcar la casilla Filtro y seleccionar un filtro para determinar qué registros de la base de datos de perforaciones serán procesados para obtener la información de los collares, si es necesario.

Triangulación

Selecciona la opción Triangulacion para usar una superficie alámbrica que represente la topografía.

1. Elige el Tipo de modelo de triangulacion.
2. Selecciona el Nombre del modelo de triangulación correspondiente a ese tipo.

Nota Importante

Si la topografía seleccionada no cubre completamente los límites de la región modelada, aparecerá un mensaje de advertencia.

• Haz clic en Sí para continuar con el proceso de modelado.
• Haz clic en No para cancelar el proceso de modelado.

Puntos de Entrada

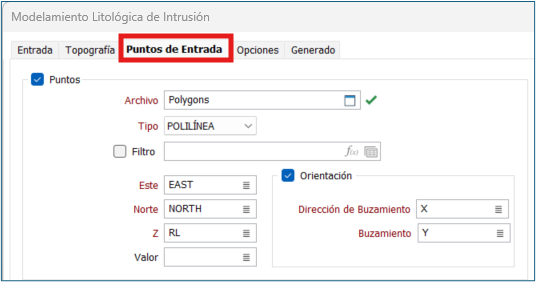

Usa la pestaña Puntos de Entrada para especificar un conjunto de puntos que se utilizarán para restringir la superficie que deseas modelar.

Los puntos en el archivo representan puntos de contacto por los que el modelo implícito intentará pasar.

Puntos

Selecciona esta casilla para restringir el proceso de modelado de manera que la superficie del modelo coincida con un conjunto de puntos de entrada.

Archivo

Haz doble clic (o haz clic en el ícono de selección) para seleccionar un archivo de entrada. Típicamente, el tipo de archivo de entrada será un archivo DAT que contenga datos de muestra de puntos. También se admiten otros tipos de archivo, como Survey, Structure y Report.
Opcionalmente, puedes aplicar un Filtro a los registros contenidos en el archivo.

Nota:

• Para los atributos de esta pestaña, puedes seleccionar un valor usando el botón de lista o hacer clic derecho y seleccionar Editar Expresión para abrir el editor de expresiones y usar una fórmula.
• También considera la información de los atributos en el campo de salida Output Field Name Attributes.

Campos Este, Norte y Z

Especifica los nombres de los campos donde se almacenan las coordenadas de Este (Easting), Norte (Northing) y Z en el archivo de puntos de entrada.

Orientación

La orientación del modelo alámbrico generado está influenciada por el Buzamiento (Dip) y la Dirección de Buzamiento (Dip Direction) de los puntos o cadenas en el archivo de entrada.

• Usa los valores de entrada para incluir información estructural (buzamiento y dirección) en los puntos, de modo que la superficie respete esa orientación.
• Introduce una orientación que sea normal a la superficie donde coincide con los puntos de entrada.

Configuración:

• Haz doble clic (o utiliza el ícono de lista) para seleccionar el nombre del campo de Dirección de Buzamiento (Dip Direction).
  • Rango permitido: 0-360 grados.
• Haz doble clic para seleccionar el nombre del campo de Buzamiento (Dip).
  • Rango permitido: 90 a -90 grados.

Advertencia:

Cualquier valor de dirección de buzamiento o buzamiento fuera de los rangos especificados (por ejemplo, buzamientos negativos) se ignorará y se mostrará un mensaje de advertencia después de completar el procesamiento.

Campo de Valores

Opcionalmente, selecciona un campo en el archivo de entrada que contenga valores de indicador para influir en tu modelo. Los valores típicos en este campo serán:

• 1 (Dentro - Inside)
• -1 (Fuera - Outside)
• 0 (Límite - Boundary)

OpcionesBottom of Form

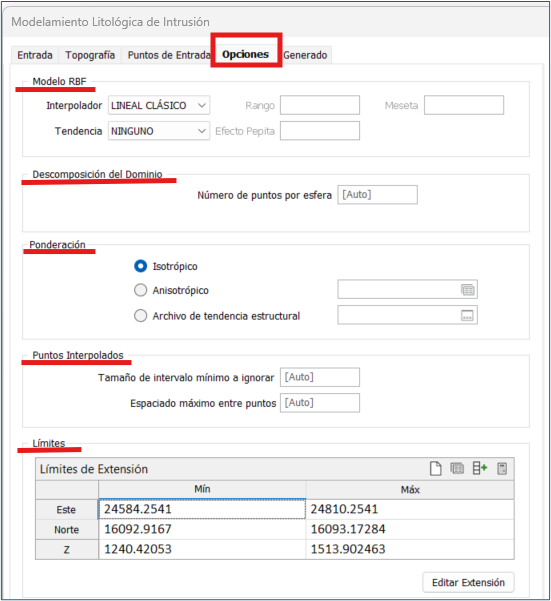

En esta pestaña, configura los parámetros y define el área de superficie para la interpolación.

Modelo RBF

Para generar un modelo implícito realista, es esencial restringir el efecto de cada muestra de perforación a su región local. Esto se logra utilizando funciones interpolantes con opciones similares a los variogramas para alcance (Range), sill y nugget:

• LINEAL CLÁSICO: Kernel lineal estándar.
• LINEAL: Kernel lineal con opción de nugget.
  • La pendiente está definida por la relación (Sill−Nugget)/Range(Sill - Nugget) / Range(Sill−Nugget)/Range.
  • El efecto del nugget está controlado por la relación Nugget/SillNugget / SillNugget/Sill.
  • Un nugget distinto de cero produce superficies más rugosas y tiempos de procesamiento más largos.

Drift

El Drift determina cómo se modela la distribución de valores lejos de los datos muestreados:

• NINGUNO: El interpolante decae a cero.
• CONSTANTE: El interpolante asigna un valor constante (aproximación de la media de los datos).
• LINEAL: El interpolante varía linealmente.

Parámetros del Interpolante

• Rango: Si seleccionaste el interpolante LINEAL, introduce un valor de alcance (Range). Representa el punto donde el variograma alcanza el 96% de su valor sill.
• Efecto Pepita: Introduce el efecto pepita, que representa la varianza a distancia cero. Esto debe ser menor que el sill.
• Meseta: Introduce el valor de meseta, constante para el conjunto de datos.

Descomposición de Dominios

Cuando no es práctico crear un modelo único con todos los puntos del conjunto de datos, el conjunto puede dividirse en regiones superpuestas.

• Puntos por esfera: Número de puntos considerados en cada esfera. El radio se calcula automáticamente basado en la concentración y distribución de puntos.
• El campo se configura automáticamente a [Auto], a menos que se introduzca un valor manual.

Ponderación (Weighting)

Selecciona una opción de ponderación:

• Búsqueda Isotrópica: Sin dirección preferida.
• Búsqueda Anisotrópica: Introduce una dirección preferida y especifica la ponderación en esa dirección.
• Haz clic derecho en el campo Anisotrópico para definir la forma y dirección del elipsoide de búsqueda.
• Selecciona Ellipsoidal si hay mayor correlación en una dirección específica, ajustando factores, azimut, inclinación y rotación.

Archivo de Tendencia Estructural:

Usa un archivo de tendencia estructural (*.mmstf) para definir la dirección de anisotropía basada en las funciones de modelado implícito.

Puntos Interpolados

• Tamaño mínimo de intervalo a ignorar:
  Calculado automáticamente como una fracción del intervalo mediano.
  • Si es demasiado alto, se excluyen pequeños intervalos importantes.
  • Si es demasiado bajo, se incluyen intervalos pequeños que pueden generar ruido.
• Espaciado máximo:
  Calculado automáticamente según la distancia al intervalo opuesto más cercano (INCLUIDO/EXCLUIDO). Ajusta este valor para lograr un equilibrio entre puntos útiles y complejidad innecesaria.

Extensiones

Define el área de interpolación en las direcciones Este, Norte y Z:

• Introduce las extensiones mínimas y máximas.
• Haz clic en Editar Extensiones para ajustar visualmente las extensiones en Vizex.

Salida (Output)

Para más información, consulta la sección Editar Extensiones.Top of Form

Generado

En esta pestaña, define el tipo, nombre y configuración del wireframe de salida, además de las opciones para controlar la calidad, tolerancia y procesamiento del modelo.

Triangulacion

• Tipo y Nombre:
  Haz doble clic o utiliza el ícono de selección para definir el Tipo y Nombre del wireframe que se generará a partir de los datos de entrada.
• Color:
  Selecciona el color predeterminado para el wireframe.
• Atributos:
  Haz clic en el botón Attributos para configurar atributos personalizados. Estos pueden mapearse con campos en el archivo de entrada o asignar valores predeterminados si faltan datos o no están mapeados.

Calidad

• Opciones de Calidad:
  Configura la calidad del wireframe con opciones predefinidas: Draft, Standard, High, Ultra, y Custom.
  • Draft: Genera rápidamente la forma general del wireframe.
  • Custom: Permite especificar manualmente la tolerancia de error.
• Tolerancia:
  Define la precisión del wireframe en unidades de malla. Una tolerancia menor produce un wireframe más preciso pero más complejo.
• Tamaño Máximo del Triángulo:
  Limita el tamaño de las mallas triangulares para evitar superficies con triángulos grandes.

Opciones de Cierre y Complemento

• Cerrar el wireframe en la caja de delimitación:
  Selecciona esta opción para cerrar automáticamente el wireframe, convirtiéndolo en un sólido válido.
• Generar sólido complementario:
  Crea un sólido que encierra el espacio entre la superficie de contacto y los límites del modelo. Este sólido tendrá el mismo nombre que el wireframe principal, con el sufijo "_complement".
• Generar superficie de afloramiento:
  Si se configuró la generación de topografía, puedes crear superficies de afloramiento donde el wireframe intersecta con la topografía. Estas superficies serán útiles para mapas y llevarán atributos heredados del sólido.

Ajustar Triangulación a los Datos de Entrada

• Ajustar wireframe a los datos de entrada:
  Mueve el wireframe hacia los puntos de entrada más cercanos si la distancia entre ambos es menor a la tolerancia de ajuste (por defecto, 1 metro).
  • Los puntos de ajuste incluyen los puntos de inicio y fin de los intervalos INCLUIDOS.
• Simplificar wireframe:
  Reduce el número de vértices eliminando puntos que no alteren la triangulación más allá del valor de tolerancia planar especificado (por defecto, 0.01).
• Eliminar volúmenes pequeños:
  Descarta conchas triangulares independientes con un volumen menor al especificado. Si el valor es menor o igual a cero, esta opción estará deshabilitada.

Archivos Generados

• Modelo Implícito:
  Introduce el nombre de un archivo de modelo implícito (*.im). Este archivo permite generar diferentes salidas trianguladas o puntos sin recomputar el modelo.
• Puntos Interpolados:
  Introduce el nombre de un archivo de salida donde se escribirán los puntos interpolados.
• Auto cargar:
  Selecciona esta opción para cargar automáticamente el wireframe generado en Vizex. El estilo predeterminado será Sombreado 3D.
