Cómo georreferenciar imágenes en Micromine Origin

Georreferenciar una imagen enlaza los píxeles del archivo de imagen con un sistema de coordenadas del mundo real, y una vez que una imagen ha sido georreferenciada, puede mostrarse junto con otros datos en ese sistema de coordenadas. Micromine soporta la georreferenciación mediante la mayoría de los software GIS, de procesamiento de imágenes y CAD.

También es común adquirir una imagen sin georreferenciación, como un mapa histórico escaneado. Este tipo de imagen aún puede ser georreferenciada si se pueden identificar tres o más ubicaciones en la imagen y se conocen sus coordenadas en el mundo real. Estas ubicaciones se conocen como puntos de control de georreferenciación (GCPs).

Para georreferenciar una imagen, seleccione Archivo | (Imagen) Imagen | Georreferenciar Imagen desde la cinta o haga clic en el botón Georreferenciar en el diálogo de Imagen Vizex. En la primera opción, deberá seleccionar un archivo de imagen.

Aparecerá la ventana Georreferenciar Imagen, que comprende dos paneles:

• Imagen: Muestra la imagen que se va a georreferenciar.
• Vizex: Opcionalmente muestra la vista actual de Vizex como referencia de coordenadas externa, que debería cubrir la misma región que la imagen.

La cinta incluye opciones para agregar, mover y eliminar GCPs, junto con herramientas para manipular y configurar la vista de Vizex. El Modo de ajuste está disponible en el panel de Vizex para selecciones precisas de GCP. Debajo de los paneles está la lista de Puntos de Control, que enumera los valores de coordenadas de la imagen y del mundo real junto con sus errores.

Para agregar un GCP, haga clic en una característica en el panel Imagen cuya ubicación conozca. Debe ser una esquina obvia, una estructura topografiada (por ejemplo, el collar de un pozo de perforación) o un elemento del mapa (por ejemplo, líneas de cuadrícula que se cruzan). Luego, proporcione sus valores de coordenadas en el mundo real: para una imagen sin vista Vizex, ingrese manualmente los valores para cada GCP. Para una imagen con vista Vizex, simplemente haga clic en la característica correspondiente en el panel Vizex. Una vez que se seleccionan dos GCPs, los paneles están geovinculados y se superpone una vista previa de la imagen georreferenciada en el panel de Vizex. Ajuste el control deslizante para cambiar su transparencia.

Los GCPs siempre requieren coordenadas 3D; para georreferenciar una imagen en un plano ortogonal (plano, sección transversal o sección larga), ingrese un valor de Sección o Elevación en el panel Vizex y bloquee el plano. Esto obliga a que el eje bloqueado siempre tome el valor de Sección o Elevación.

Solo se necesitan tres GCPs para una solución de georreferenciación. Sin embargo, agregar más mejorará su precisión. Una vez que haya cuatro GCPs, Micromine medirá el error y predecirá las coordenadas reales de cada GCP. Opcionalmente, puede deshabilitar cualquier GCP con un error grande.

Cuando georreferencia una imagen, Micromine crea encabezados para Mapinfo y ArcGIS junto con un encabezado de Micromine. Los encabezados tienen el mismo nombre que la imagen, con una extensión GRF (Micromine), TAB (Mapinfo) o xxw (archivo mundial). Para un archivo mundial, xxw representa la primera y última letra de la extensión original de la imagen seguida de una w, por ejemplo tfw para una imagen tif.

Micromine no rectifica defectos de la imagen como pliegues en un mapa escaneado o distorsión geométrica en una foto aérea. Si su imagen está distorsionada, debe rectificarla, lo que también la georreferencia, en una aplicación GIS o de procesamiento de imágenes.

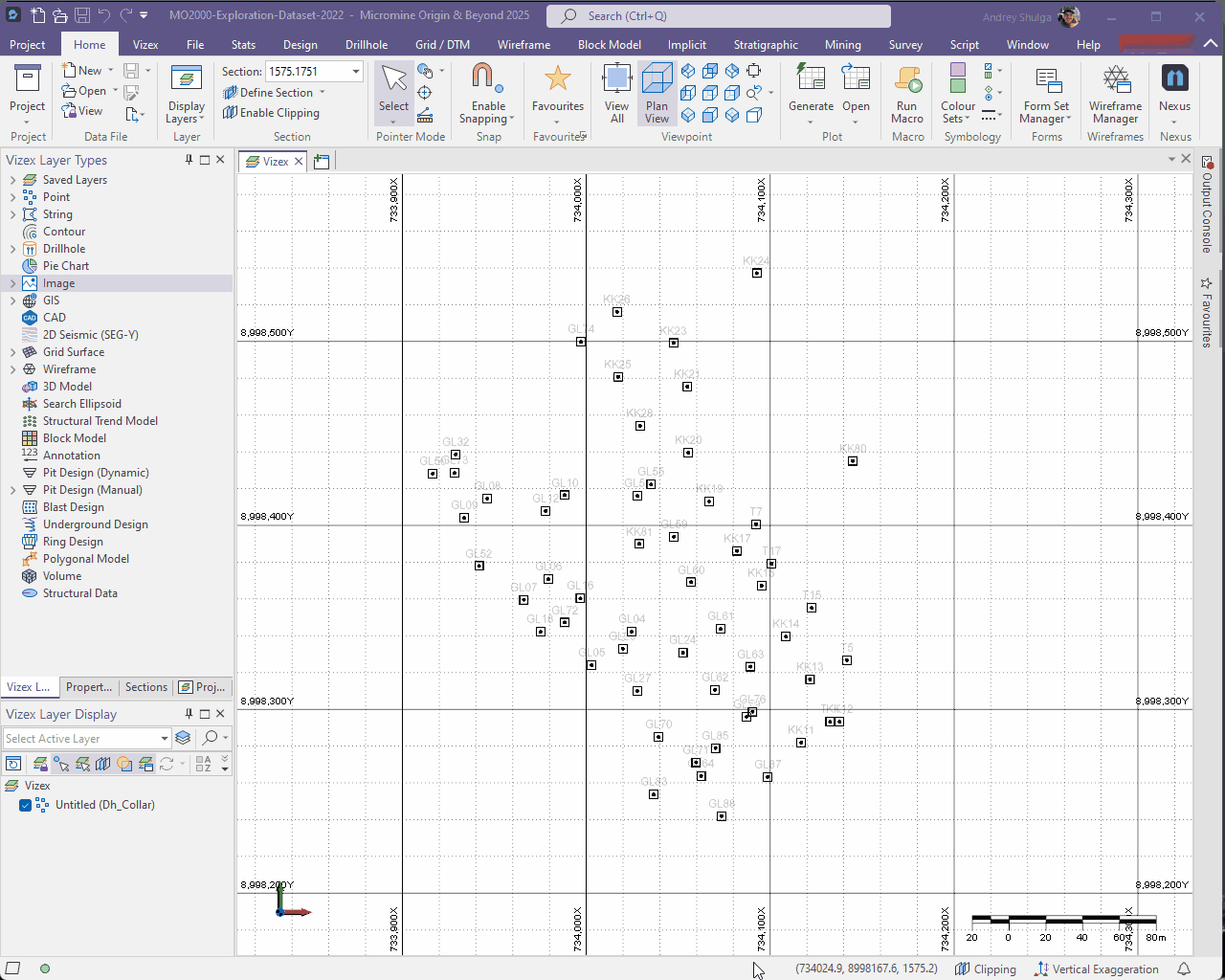

Este video muestra el proceso de georreferenciar una imagen en Micromine Origin.
