Puntos de Contacto de la Triangulación

La herramienta Puntos de Contacto de la Triangulación nos permite calcular el punto de contacto entre nuestros sondajes y la estructura en cuestión. Esta herramienta ofrece la posibilidad de generar dos tipos de archivos:

1. Un archivo que permite calcular, en coordenadas X, Y, Z, el punto de entrada, el punto central o el punto de salida.
2. Un archivo que calcula el intervalo de entrada y salida en contacto entre el sondaje y la estructura.

Nota: Para utilizar esta herramienta, las triangulaciones deben estar previamente validadas.

Como calcular los puntos de contacto de la triangulación

1. Abrir la pestaña Sondajes | Cálculos | Puntos de Contacto

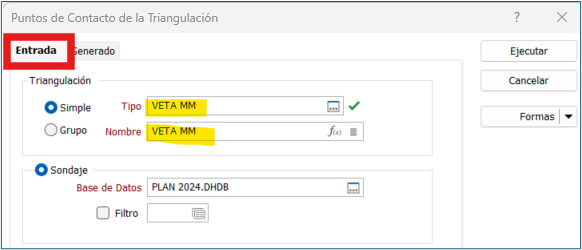

2. Agregar en la pestaña de Entrada la triangulación o grupo de triangulaciones a los cuales se hará el            calculo de la intersección.

3. En la pestaña Generado, escribir el nombre del nuevo archivo que se va a generar. La primer opción Eventos nos genera un archivo de coordenadas X,Y,Z en el cual podemos calcular el punto de            entrada y el de salida del contacto.

En la segunda opción Intervalos se genera un archivo de Intervalos Desde (from) – Hasta (To), elcual podemos visualizar en forma de sondaje dentro de la estructura.

Ambos archivos generados se pueden agregar a la base de datos.

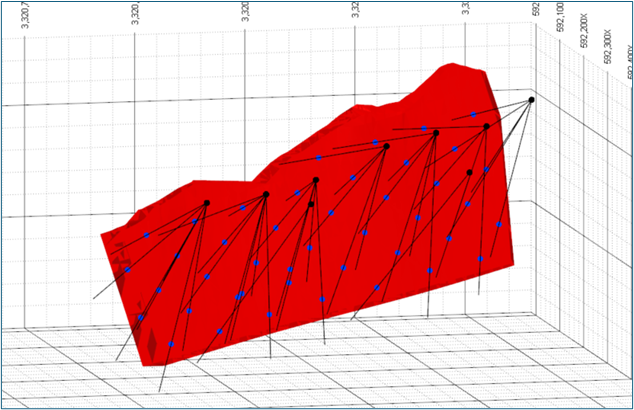

Archivo de Eventos (X,Y,Z)

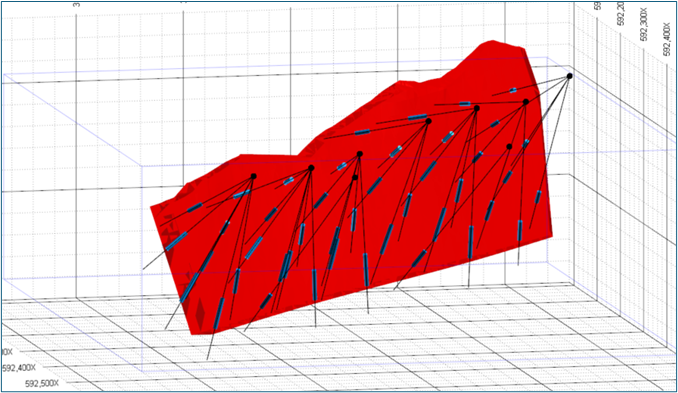

Archivo de intervalos Desde - Hasta

Want to learn more?

Online Help Manuals - Click here for the latest version

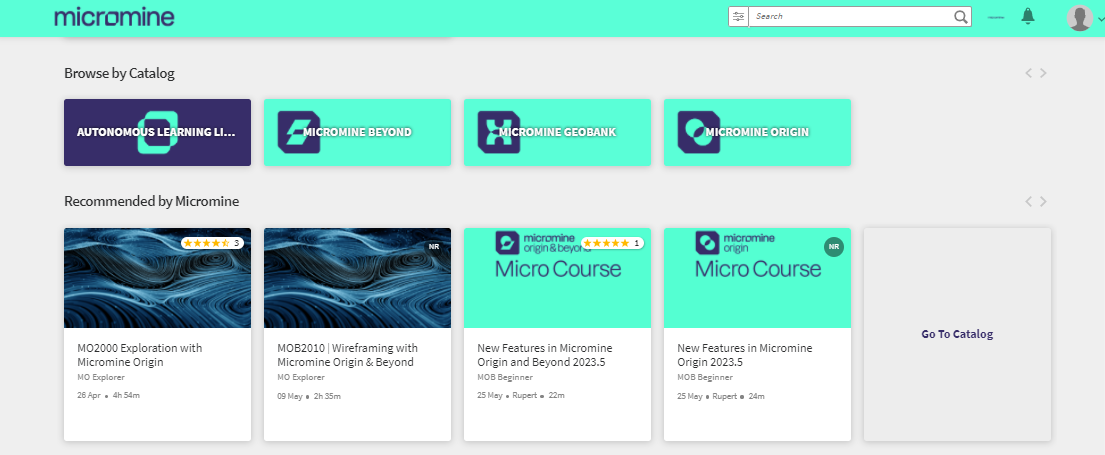

Learning Management System - Click here to login or here to request access
