Cómo ver una imagen IMAGO en Micromine Origin

Según el sitio web de Imago, es una plataforma basada en la nube para gestionar grandes volúmenes de imágenes geocientíficas mediante la captura, catalogación y conexión de imágenes de testigos con modelos geológicos.

Micromine Origin permite conectarse directamente a IMAGO para ver imágenes relevantes.

Esta opción puede activarse en la ventana de creación de una nueva base de datos de perforaciones en la pestaña Enlace Externo.

Las selecciones actuales de Base de Datos de Perforaciones y ID de Agujero deberían ser suficientes para conectarse a las imágenes relevantes en la página de Imago Imagery, sin embargo, se puede construir una URL más específica para conectarse al servidor de Imago usando Nombres de Datos:

Nombre de dato*	Descripción
Espacio de trabajo	Normalmente el nombre de la empresa de perforación.
Conjunto de datos	El nombre de la base de datos (propiedad del Espacio de trabajo) que contiene las imágenes de perforaciones.
Tipo de imagen	El tipo de imágenes a mostrar, por ejemplo, Cajas de testigos, Downhole, Chips, etc.
Tipo de imagen	Dependiendo del Tipo de imagen, también puede estar disponible una elección de Tipos de imagen para seleccionar. Las imágenes de testigos de perforación podrían ofrecer una elección entre Húmedo y Seco, por ejemplo.

*-Los nombres de datos distinguen entre mayúsculas y minúsculas.

Si corresponde, se pueden especificar Espacio de trabajo y Conjunto de datos para asegurar que se muestre el agujero correcto en la página de Imágenes del Portal Imago. Si no se especifican Espacio de trabajo y Conjunto de datos, se muestra el primer agujero de perforación que coincida con el agujero seleccionado en Vizex.

Si no se especifican Tipo de imagen o Tipo de imagen, se eligen tipos predeterminados, sin embargo, puede filtrar por Tipo de imagen o Tipo de imagen en la misma página de Imágenes del Portal Imago:

En la ventana de Visex, seleccione la perforacion que le interesa, luego haga clic derecho y seleccione Mostrar agujero en el visor de imágenes vinculado.

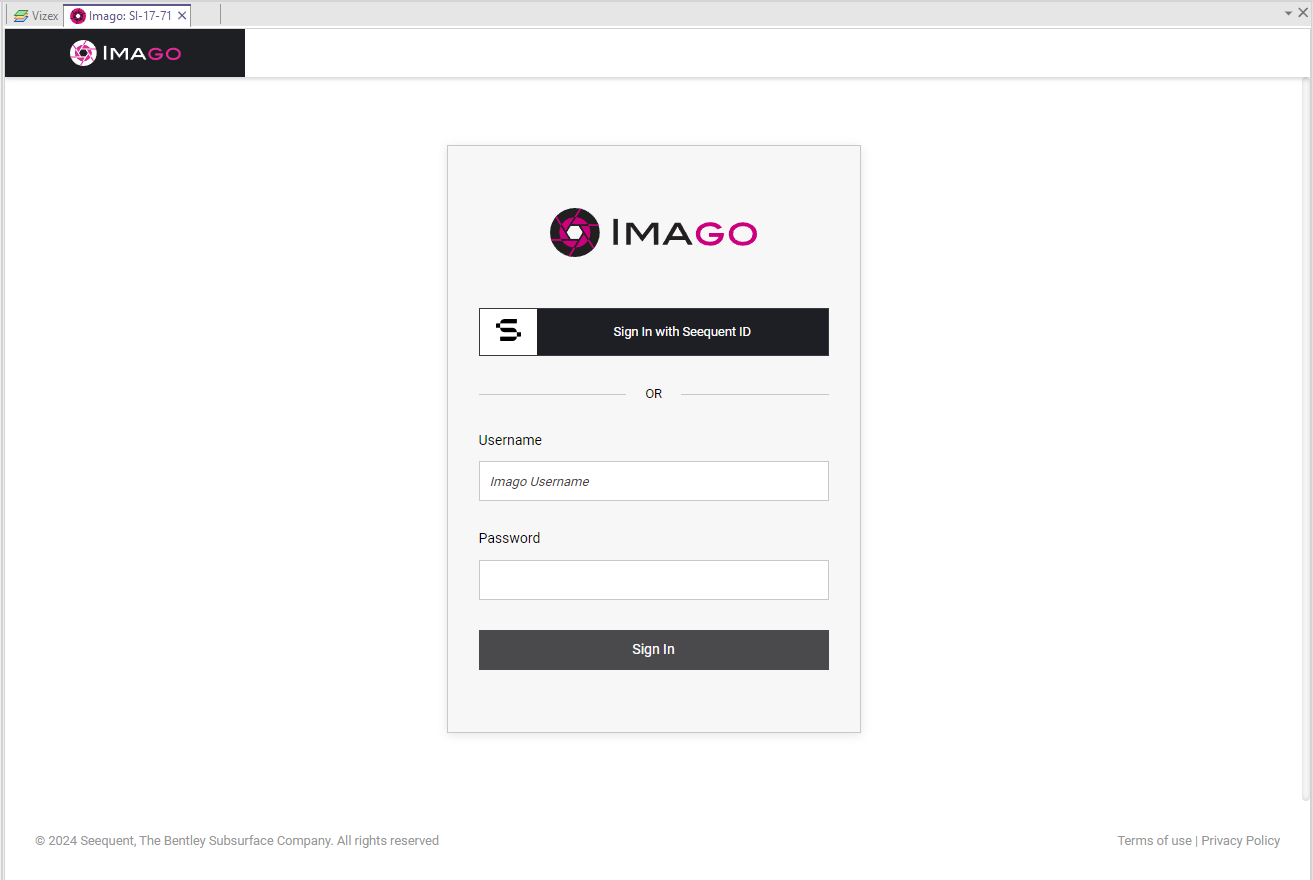

La primera vez que se conecte, necesitará ingresar las credenciales de inicio de sesión proporcionadas por Imago:

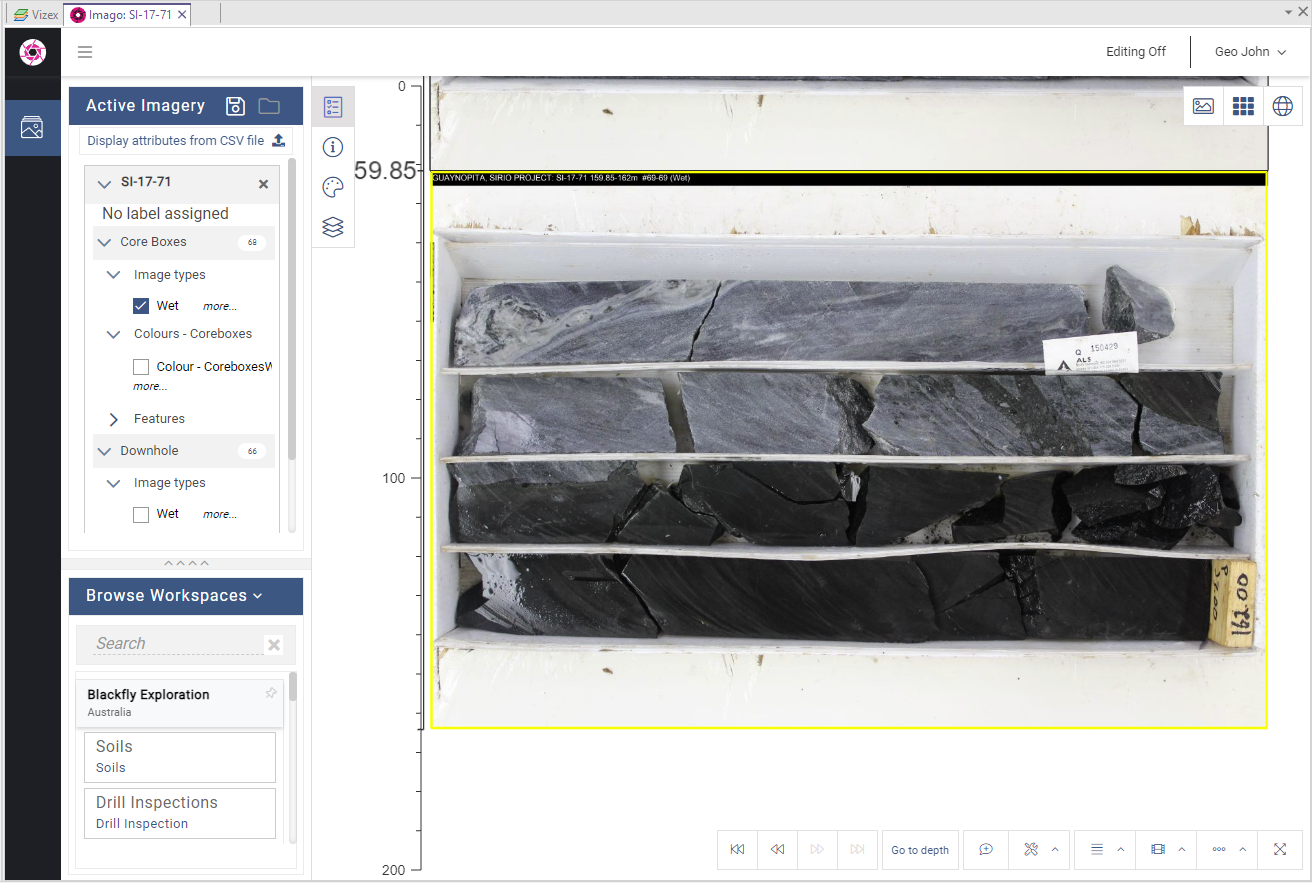

Si el inicio de sesión es exitoso, verá una imagen.
