La herramienta de Wireframing Corte Interactivo permite al usuario realizar cortes en una wireframe utilizando una polilínea. Además, ofrece la opción de seleccionar la parte de la wireframe o triangulación que se desea guardar, ya sea la que se encuentra dentro o fuera del polígono de corte.
El funcionamiento de esta herramienta depende de la vista actual entre el polígono y la wireframe. Esto significa que, si rotamos la visualización de ambos objetos y, en esa perspectiva, el polígono no parece estar dentro de la wireframe, no se realizará el corte. Por lo tanto, es necesario asegurarse de que la vista actual refleje la forma deseada dentro de la wireframe antes de proceder.

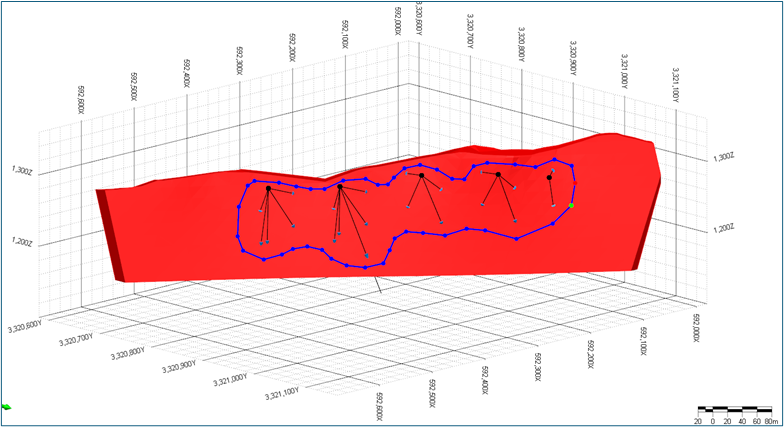

1. Rotar la triangulación hasta quedar en la perspectiva deseada y dibujar el polígono sobre esta perspectiva.
Diseño | Crear | Nueva Polilinea

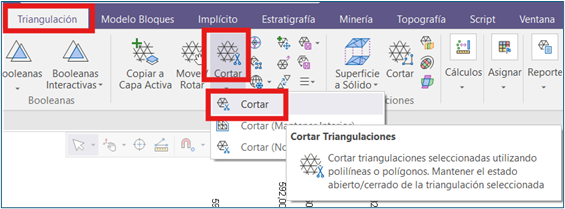

2. Dar clic en Triangulación | Editat | Cortar | Cortar y seguir las instrucciones del recuadro que aparece.

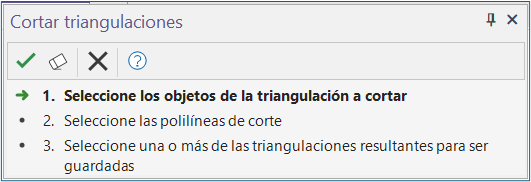

Seleccione los objetos de la triangulación a cortar, después de seleccionar, dar clic en aceptar.

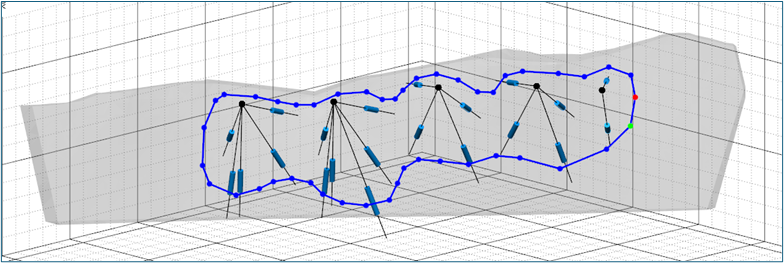

Seleccionar las líneas de corte y dar clic en aceptar.

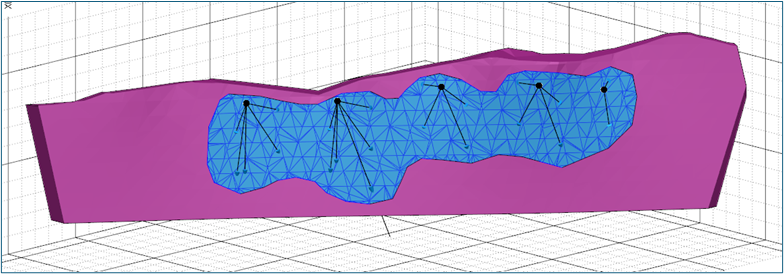

Seleccionar una o más triangulaciones resultantes para ser guardadas y dar clic en aceptar.

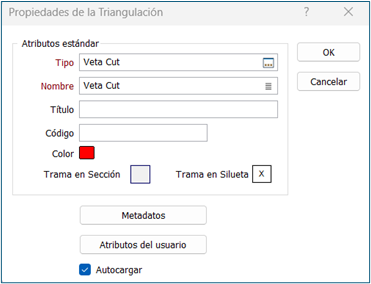

Asignarle un nombre a la triangulación que va a ser guardada y presionar OK.

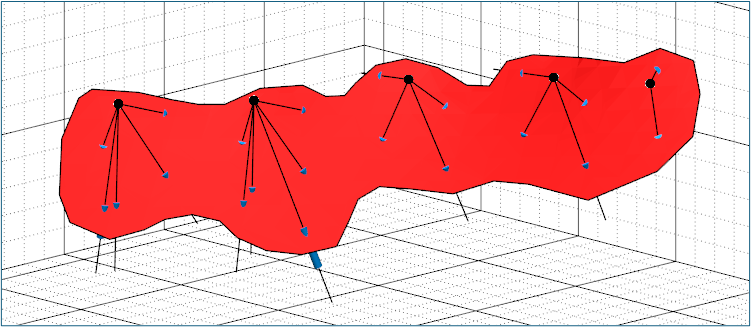

Para finalizar damos clic en aceptar de nuevo y tendremos nuestra nueva wireframe.
Want to learn more?
Online Help Manuals - Click here for the latest version

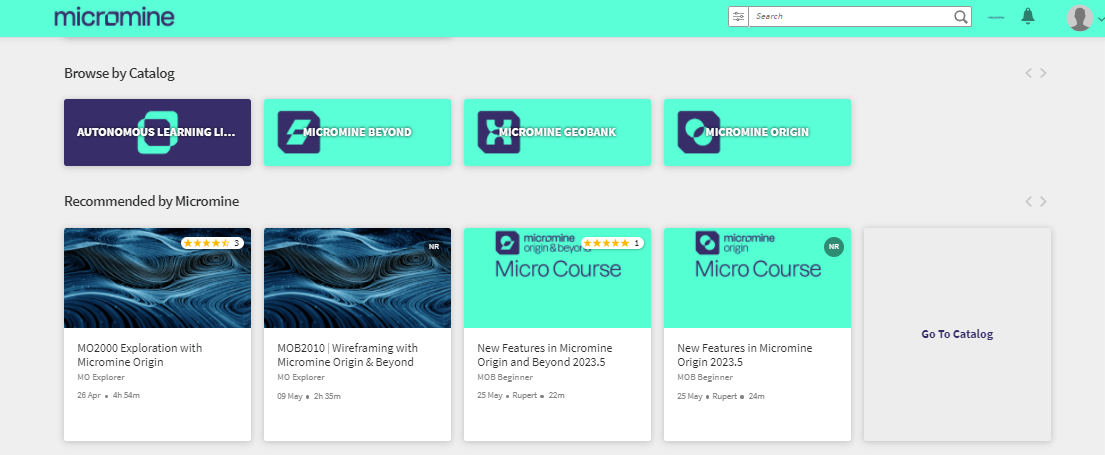

Learning Management System - Click here to login or here to request access
