Al modelar wireframes, a menudo es necesario corregir los wireframes creados previamente, eliminando o moviendo triángulos en ellos.
Con la herramienta Seleccionar Conectados por Vecindad, puede seleccionar y eliminar rápidamente los triángulos deseados con un solo clic. Por ejemplo, puede ser necesario eliminar rápidamente el material de excavación o el frente de trabajo.
Para ello, agregue el wireframe a la capa activa de la forma que le resulte más conveniente, a través de la vista global de Vizex (Vizex World View).

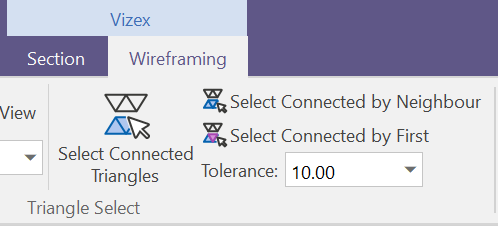

Como resultado, se abrirá la pestaña Modelado de Wireframe. En esta pestaña, la herramienta requerida se encuentra en el grupo Selección de Triángulos → Seleccionar Conectados por Vecindad.
Seleccione cualquier triángulo de pared con el botón izquierdo del ratón y luego haga clic en el botón Seleccionar Relacionados por Vecino.
Al especificar la tolerancia angular en el campo Tolerancia, ajustamos la tolerancia de inclinación de las caras de todos los triángulos vecinos.
Si las caras de los triángulos están dentro de la tolerancia, los triángulos se seleccionan.
En otras palabras, cuanto mayor sea la tolerancia, más triángulos se seleccionarán al hacer clic en esta herramienta.
¿Quieres aprender más?
Manuales de Ayuda en Línea - Haga clic aquí para la versión más reciente

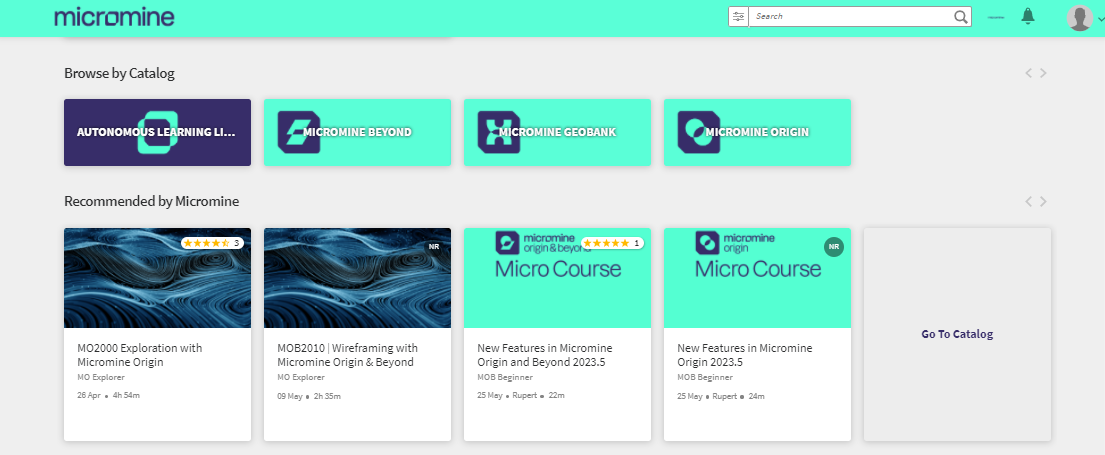

Sistema de Gestión de Aprendizaje - Haga clic aquí para iniciar sesión o aquí para solicitar acceso
